Modello dei sistemi Shark-500 di visione di controllo di qualità di stampa del contenitore di imballaggio della medicina
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | FOCUSIGHT |
| Certificazione: | ISO9001/CE |
| Numero di modello: | FS-SHARK-500 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L / C, T/T |
| Capacità di alimentazione: | 20 al mese |
|
Informazioni dettagliate |
|||
| Dimensione massima: | × 420mm di 480mm | Dimensione minima: | × 90mm di 90mm |
|---|---|---|---|
| velocità: | 250m/min | Potere: | 12kw |
| Peso di carta: | 90 ~ 400 GSM | Dimensione meccanica a macchina: | × del × 2820mm di 6680mm (l) (w) 1985mm (H) |
| Peso a macchina: | 3.5Tons | ||
| Evidenziare: | macchina di ispezione di stampa,sistemi di visione di controllo di qualità |
||
Descrizione di prodotto
Macchina di ispezione di qualità stampa del contenitore di imballaggio della medicina, Shark-500
Specification-FS500shark-P3A1N1 tecnico
Configurazione a macchina e funzione - accettazione del tipo di prodotto
| Tipo | Accettazione del numero acconsentito delle specie | Descrizione di nome |
| Scatola | 3 o più | Carta grigia, scatola di carta bianca |
Accessori: Immagini di prodotto
Configurazione a macchina
| Nome di progetto | Istruzione di configurazione | No. | Descrizione di funzioni | |
| Il dipartimento serie di distribuzione di misura & di rilevazione | Stazione variabile di rilevazione di codice di stampa anteriore | Telecamera CCD di colore importata tedesco esclusivo C4K | 1 |
|
| Lente ottica importata di rappresentazione | 1 | |||
| Sorgente luminosa dedicata della cupola, lunghezza 525mm. | 1 | |||
| Stazione di lavoro ad alta velocità del computer di elaborazione di immagini (acquisizione ad alta velocità compresa di immagine e carta di elaborazione) | 1 | |||
| Stazione premente positiva di ispezione della vernice | Importato dalla linea ad alta velocità macchina fotografica del pixel 8K dell'Inghilterra E2V di ricerca | 1 |
|
|
| Lente ottica importata di rappresentazione | 1 | |||
| Sorgente luminosa obliqua dedicata, la lunghezza di 525mm | 1 | |||
| Stazione di lavoro ad alta velocità del computer di elaborazione di immagini (acquisizione ad alta velocità compresa di immagine e carta di elaborazione) | 1 | |||
|
Stazione di goffratura di rilevazione del film positivo |
Importato dalla linea ad alta velocità macchina fotografica del pixel 8K dell'Inghilterra E2V di ricerca | 1 |
|
|
| Lente ottica importata di rappresentazione | 1 | |||
| Sorgente luminosa riflettente dedicata, la lunghezza di 570mm | 1 | |||
| Stazione di lavoro ad alta velocità del computer di elaborazione di immagini (acquisizione ad alta velocità compresa di immagine e carta di elaborazione) | 1 | |||
|
Stazione inversa di rilevazione |
Macchina fotografica a colori ad alta velocità importata 4kCCD | 1 |
|
|
| Lente ottica importata di rappresentazione | 1 | |||
| Sorgente luminosa speciale, una lunghezza di 525mm. | 1 | |||
| Stazione di lavoro ad alta velocità del computer di elaborazione di immagini (acquisizione ad alta velocità compresa di immagine e carta di elaborazione) | 1 | |||
|
Matrice di superficie |
Macchina fotografica e lente di matrice del fronte | 1 |
|
|
| Sorgente luminosa di matrice della superficie dello speciale | 1 | |||
| Individui la configurazione di software | Stampi il modulo di ispezione per il software FSCheck V2.0 di ispezione visiva | 1 | ||
| Modulo bidimensionale di rilevazione di codice | 1 | La rilevazione di ricodifica, codice di errore, codice mancante | ||
|
Rapporto statistico di rilevazione di difetto |
1 | I difetti possono essere individuati nel tipo statistico, nei dati ed in altre informazioni | ||
| Attrezzatura di rilevazione | Stampa dedicata che individua gabinetto sigillato polvere | 1 | Protezione dei dispositivi di rilevazione da polvere | |
| Refrigerazione industriale e condizionamento d'aria | 2 | Protezione dei dispositivi di rilevazione da calore di processo | ||
| Monitor LCD a 22 pollici e tastiera e topo | 1 | |||
| Dispositivo di allarme sano e leggero | 1 | Allarme sano e leggero quando l'errore accade | ||
| Monitor posteriore | 1 | |||
| Piattaforma meccanica | Configurazione meccanica della struttura della piattaforma della trasmissione | Alimentatore di attrito | 1 | |
| Alimentatore di aspirazione | 1 | |||
| Alimentatore della miscela | 1 | |||
| Nota: il film e la vernice a base d'acqua ed altra facili graffiare il campione non è nell'ambito della tecnologia di attrito | ||||
| Aeratore | 1 | Rimuova la lana di carta, per evitare l'ispezione falsa | ||
| Struttura di consegna delle merci | 1 |
Scala di RFish raccolta di carta ☐Vertical |
||
| Unità di raccolta dei rifiuti | 1 |
rifiuto del ☐Single rifiuto ☐Double |
||
| Meccanismo pneumatico ad alta velocità di scarto | 1 | ☐Air + colpo di rifiuto del ☐Blow di rifiuto di RAir | ||
| Sistema di supporto elettrico | 1 | Standardizzi l'operazione | ||
| Forte parte elettrica della piattaforma meccanica | La Germania CUCE il motore principale | 1 | trasmettitore della conduttura del rifornimento 4KW | |
| La Germania CUCE il motore dell'alimentazione carta | 1 | potere d'alimentazione della trasmissione del rifornimento 1.5KW | ||
| Pompa di aria | 1 | 2 insiemi di 4KW | ||
| Motore dell'unità di consegna | 1 | 0.4KW | ||
| Motore dell'unità di rifiuto | 1 | 0.4KW | ||
| Motore di vibrazione | 1 | 0.04KW | ||
Nota 1: Questo sistema di trasmissione richiede all'utente di fornire l'aria della pianta o il compressore d'aria centralizzata di esterno affinchè il dispositivo rimuova lo spreco.
Il dispositivo funziona parametri
| Progetto | Parametro di funzione | |
| Velocità massima di detenzione |
220 m./min 180 m./min |
|
| Area di rilevazione | 480mm | |
| Formato carta massimo | Attrito | 480mm (larghezza) *420mm (lunghezza) |
| Aspirazione | 480mm (larghezza) *420mm (lunghezza) | |
| Formato carta minimo | Attrito | 90mm (larghezza) * 90mm (lunghezza) |
| Aspirazione | 90mm (larghezza) * 120mm (lunghezza) | |
| Adattabilità di carta |
90 ~ 350g/㎡ (sul peso di carta di aspirazione è maggior di 195g) |
|
| Accuratezza massima di rilevazione (millimetro) | Accuratezza positiva di rappresentazione (stazione diretta): 0.117mm * 0.12mm (macchina fotografica 4K) Accuratezza positiva di rappresentazione (stazione obliqua): 0.058mm * 0.12mm (macchina fotografica 8K) Accuratezza positiva di rappresentazione (stazione di riflessione): 0.058mm * 0.12mm (macchina fotografica 8K) 220m/min Accuratezza negativa di rappresentazione (retro): 0.14mm * 0.24mm (macchina fotografica 4K) Accuratezza di rappresentazione di matrice del fronte (matrice di area): 0.067mm * 0.067mm |
|
| Accuratezza minima di rilevazione (millimetro) | Accuratezza positiva di rappresentazione (stazione diretta): 0.117mm * 0.1mm (macchina fotografica 4K) Accuratezza positiva di rappresentazione (stazione obliqua): 0.058mm * 0.1mm (macchina fotografica 8K) Accuratezza positiva di rappresentazione (stazione di riflessione): 0.058mm * 0.1mm (macchina fotografica 8K) 180m/min Accuratezza negativa di rappresentazione (retro): 0.14mm * 0.2mm (macchina fotografica 4K) Accuratezza di rappresentazione di matrice del fronte (matrice di area): 0.067mm * 0.067mm |
|
| Rilevazione convenzionale di difetto (quando il contrasto di difetto è maggior di 40) |
|
|
| Rilevazione di codice a barre |
|
|
| Rilevazione variabile di codice (matrice del fronte) |
|
|
Parametri a macchina
| Descrizione di configurazione della piattaforma (rilevazione Pre-accelerata, spreco del segno di spunta, insiemi della trasmissione tre delle squame della norma, questa forma omessa) |
Dimensioni a macchina (Soltanto ospite, ad esclusione di forte gabinetto, del gabinetto del vento, della camera di combustione) Altezza del × di larghezza del × di lunghezza (millimetri) |
Area dell'attrezzatura (Soltanto ospite, ad esclusione di forte gabinetto, del gabinetto del vento, della camera di combustione) Larghezza del × di lunghezza (millimetri) |
Peso a macchina (tonnellate) | Chilowatt a macchina di potere |
| Alimentatore di attrito + singoli rifiuto + consegna della squama | 6500×1700×2000 | 6500×3200 | 3 | 16 |
| Alimentatore di attrito + rifiuto del doppio + consegna della squama | 8000×1700×2000 | 8000×3200 | 3,5 | 17 |
| Alimentatore di attrito + singolo rifiuto + consegna verticale | 7500×1700×2000 | 7500×3200 | 3,3 | 17 |
| Alimentatore di attrito + rifiuto del doppio + consegna verticale | 9000×1700×2000 | 9000×3200 | 3,8 | 18 |
| Alimentatore di aspirazione + singoli rifiuto + consegna della squama | 6500×2550×2300 | 7300×3400 | 3,5 | 18 |
| Alimentatore di aspirazione + rifiuto del doppio + consegna della squama | 8000×2550×2300 | 8800×3400 | 4 | 19 |
| Alimentatore di aspirazione + singolo rifiuto + consegna verticale | 7500×2550×2300 | 8300×3400 | 3,8 | 19 |
| Alimentatore di aspirazione + rifiuto del doppio + consegna di Verticle | 9000×2550×2300 | 9800×3400 | 4,3 | 20 |
| Alimentatore misto + singoli rifiuto + consegna della squama | 6500×2550×2300 | 7300×3400 | 3,5 | 19 |
| Alimentatore misto + rifiuto del doppio + consegna della squama | 8000×2550×2300 | 8800×3400 | 4 | 20 |
| Alimentatore misto + singolo rifiuto + consegna verticale | 7500×2550×2300 | 8300×3400 | 3,8 | 20 |
| Alimentatore misto + rifiuto del doppio + consegna verticale | 9000×2550×2300 | 9800×3400 | 4,3 | 21 |
Accessori & servizio con attrezzatura: -
- durante il periodo di garanzia ed il periodo di garanzia forniamo a 24 ore di servizio telefonico;
- la base a Changzhou, il numero di 200 fabbriche, servizi, risposta più veloce di produzione; 45 gruppo circa professionale, affinchè clienti forniscano supporto tecnico per assicurare quello entro 12 ore per raggiungere la scena;
- per fornire il software di rete remota incolpi la modellistica della rete remota e di manutenzione;
- per fornire un insieme del disco rigido di sostegno, se il guasto del disco rigido di IPC, il cliente può immediatamente sistemare l'operatore del campo per sostituire il tutto,
Il nostro personale di servizio di assistenza al cliente alla scena dopo la diagnosi e la manutenzione e poi riempie gli accessori pertinenti per assicurarsi che la produzione del cliente non sia colpita;
Requisiti dell'installazione
- Lo scarico la prima gru o carrello elevatore con l'attrezzatura dal camion scarico e poi apre la scatola di legno, sta attento a non danneggiare le coperture;
- l'attrezzatura può essere utilizzata per muovere il carrello elevatore a forcale globale.
- Nel usando il trattamento globale, usi prego 3 tonnellate e 3 tonnellate o più carrello elevatore;
- Quando le parti sono disintegrate, usi prego almeno 2 tonnellate e più di 2 tonnellate di carrello elevatore:
- l'attrezzatura intorno almeno al personale di 500mm incanala;
- approvvigionamento di gas o compressore d'aria centralizzato di esterno, diametro almeno di 12mm, la pressione dello stability> 0.8Mpa dell'uscita, larghezza di 400mm, 300g/㎡ della trachea sopra la scatola dei colori essere pressione scartata dello stability> 1Mpa dell'uscita;
- la macchina con 5 trifase fissa l'alimentazione elettrica 380V/50/60HZ, la macchina deve frantumare, il potere totale di 15KW;
- Linea requisiti: superiore o uguale a 10 millimetri quadrati di cavo di rame del centro.
- Utilizzi un interruttore superiore o uguale a 60 e l'invertitore ha alte armoniche senza l'esigenza di un protettore secondario.

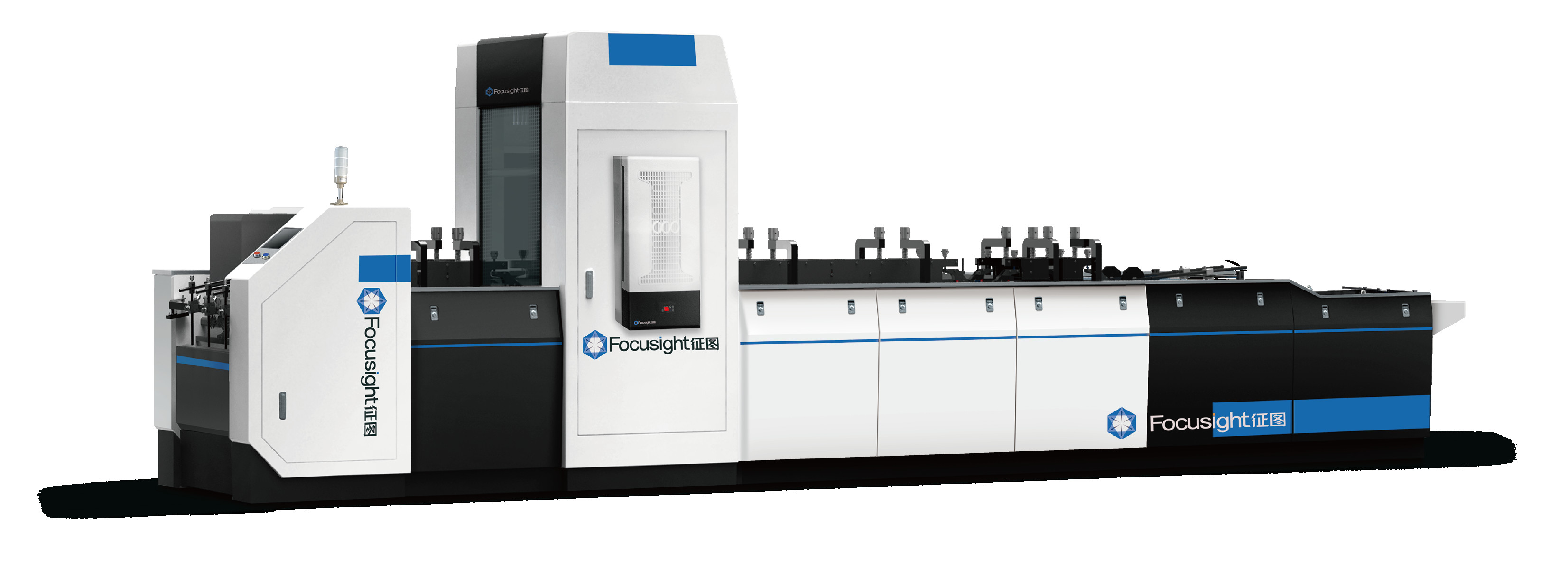

Immagini all'occhiata:
