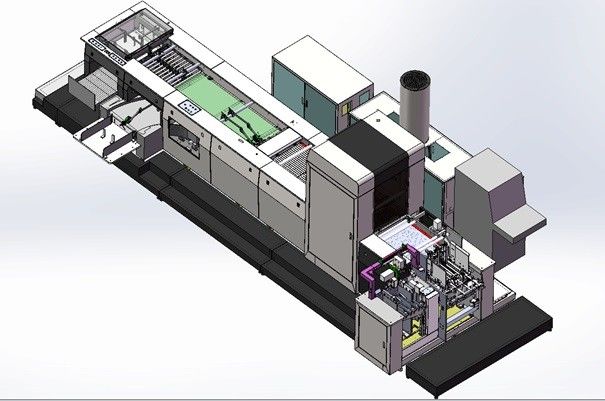

Di Focusight piattaforma di aspirazione completamente per ispezione cosmetica della stampa dei cartoni di piegatura
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | FOCUSIGHT |
| Certificazione: | ISO9001/CE |
| Numero di modello: | FS-GECKO-500 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | compensato |
| Tempi di consegna: | 60 giorni |
| Capacità di alimentazione: | 20 macchine/mese |
|
Informazioni dettagliate |
|||
| Dimensione massima: | × 420mm di 480mm | Dimensione minima: | × 90mm di 90mm |
|---|---|---|---|
| Velocità: | 220m / min | Potere: | 15KW |
| Peso di carta: | 90 ~ 350 GSM | Dimensione meccanica a macchina: | × 3377mm del × 2300mm di 7140mm |
| Peso della macchina: | 5tons | ||
| Evidenziare: | macchina di ispezione di stampa,macchina di ispezione del focusight |
||
Descrizione di prodotto
Di Focusight piattaforma di aspirazione completamente per ispezione della stampa di rilevazione cosmetica dei cartoni pieganti
CARATTERISTICA TECNICA - FS500Gecko-P3A1N1
Lavori la configurazione, le funzioni & il parametro a macchina
| Nome di progetto | Istruzione di configurazione | No. | Descrizione di funzioni | |
| Il dipartimento serie di distribuzione di misura & di rilevazione | Stazione variabile di stampa anteriore di rilevazione di codice | Macchina fotografica tedesca esclusiva di colore C4kCCD | 1 |
|
| Lente ottica importata di rappresentazione | 1 | |||
| Sorgente luminosa dedicata della cupola, lunghezza 525mm. | 1 | |||
| Stazione di lavoro ad alta velocità del computer di elaborazione di immagini (acquisizione ad alta velocità compresa di immagine e carta di elaborazione) | 1 | |||
| Stazione premente positiva di ispezione della vernice | Gli Stati Uniti hanno importato la linea ad alta velocità macchina fotografica del pixel 8K di E2V di ricerca | 1 |
|
|
| Lente ottica importata di rappresentazione | 1 | |||
| Sorgente luminosa obliqua dedicata, la lunghezza di 525mm | 1 | |||
| Stazione di lavoro ad alta velocità del computer di elaborazione di immagini (acquisizione ad alta velocità compresa di immagine e carta di elaborazione) | 1 | |||
|
Stazione di goffratura di rilevazione del film positivo |
Gli Stati Uniti hanno importato la linea ad alta velocità macchina fotografica del pixel 8K di E2V di ricerca | 1 |
|
|
| Lente ottica importata di rappresentazione | 1 | |||
| Sorgente luminosa riflettente dedicata, la lunghezza di 570mm | 1 | |||
| Stazione di lavoro ad alta velocità del computer di elaborazione di immagini (acquisizione ad alta velocità compresa di immagine e carta di elaborazione) | 1 | |||
|
Stazione inversa di rilevazione |
Macchina fotografica a colori ad alta velocità 4kCCD dell'importazione | 1 |
|
|
| Lente ottica importata di rappresentazione | 1 | |||
| Sorgente luminosa speciale della striscia, una lunghezza di 525mm. | 1 | |||
| Stazione di lavoro ad alta velocità del computer di elaborazione di immagini (acquisizione ad alta velocità compresa di immagine e carta di elaborazione) | 1 | |||
|
Matrice di superficie |
Macchina fotografica e lente di matrice del fronte | 1 |
|
|
| Sorgente luminosa di superficie speciale di matrice | 1 | |||
| Individui la configurazione di software | Modulo di ispezione della stampa per il software FSCheck V2.0 di ispezione visiva | 1 | ||
| Modulo bidimensionale di rilevazione di codice | 1 | La rilevazione di ricodifica, codice di errore, mancante il codice ecc | ||
|
Diserti il rapporto statistico di rilevazione |
1 | Può essere individuato per le statistiche tipo, dati ed altre informazioni di difetto | ||
| Attrezzatura di rilevazione | Gabinetto speciale stampato del collettore di polveri | 1 | Protezione dei dispositivi di rilevazione da polvere | |
| Condizionamento d'aria industriale di refrigerazione | 2 | Protezione dei dispositivi di rilevazione da calore di processo | ||
| Monitor LCD a 22 pollici e tastiera e topo | 1 | |||
| Dispositivo di allarme sano e leggero | 1 | Codice di errore quando l'ri-allarme di codice | ||
| Configurazione meccanica della piattaforma | Configurazione meccanica della struttura della piattaforma della trasmissione | Istituto emittente di attrito | 1 | |
| Sulla struttura della carta di stile di aspirazione | 1 | |||
| Doppio pezzo sulla struttura stile aspirazione della carta | 1 | |||
| Nota: il film e la vernice a base d'acqua e l'altro facile graffiare il campione non è nell'ambito della tecnologia di attrito | ||||
| Polvere di salto dello ione elettrostatico | 1 | Rimuova la lana di carta, per evitare l'ispezione falsa | ||
| Buona struttura di prodotto | 1 |
La scala di RFish ha ricevuto Carta ricevuta verticale del ☐ |
||
| Scale che girano il punto della raccolta dei rifiuti | 1 | |||
| Meccanismo pneumatico ad alta velocità di scarto | 1 | |||
| Monitor posteriore | 1 | |||
| Sistema di supporto elettrico | 1 | Standardizzi l'operazione | ||
| Forte parte elettrica della piattaforma meccanica | La Germania CUCE il motore principale | 1 | Trasmettitore principale del rifornimento 4KW | |
| La Germania CUCE il motore di alimentazione | 1 | Potere d'alimentazione della trasmissione del panno del rifornimento 1.5KW | ||
| pompa di aria | 1 | 2 insiemi di 4KW | ||
| Buon motore della raccolta | 1 | 0.4KW | ||
| Motore residuo | 1 | 0.4KW | ||
| Motore di vibrazione | 1 | 0.04KW | ||
Parametri di funzione del dispositivo
| Progetto | Parametri di funzione | |
| Velocità massima di rilevazione | 220m / min 180m/min | |
| Campo visivo | 500mm | |
| Formato carta massimo | Alimentatore di attrito | 480mm (larghezza) * 420mm (lunghezza) |
| Alimentatore di aspirazione | 480mm (larghezza) * 420mm (lunghezza) | |
| Formato carta minimo | Alimentatore di attrito | 90mm (larghezza) * 90mm (lunghezza) |
| Alimentatore di aspirazione | 90mm (larghezza) * 120mm (lunghezza) | |
| Adatti a peso di carta |
|
|
| Accuratezza di rappresentazione (millimetri) |
|
|
| Accuratezza di immagine (millimetri) |
|
|
| (Un contrasto di difetto di 40) routine di rilevazione di difetto |
|
|
| Rilevazione di codice a barre |
|
|
| Rilevazione variabile di codice (matrice del fronte) |
|
|
Parametri tecnici
| Descrizione di configurazione della piattaforma | Dimensioni della macchina (millimetri) | Area dell'attrezzatura Larghezza del × di lunghezza (millimetri) |
Peso della macchina (tonnellate) | Chilowatt di potere della macchina |
| Doppia consegna della carta + della squama della stazione | 6880 × 3160 del × 2300 | 6900 × 3200 | 3 | 16 |
| Consegna mista delle squame + dell'alimentatore | 7980 × 3430 del × 2300 | 8000 × 3500 | 3,3 | 17 |
| Alimentatore misto + consegna verticale | 7140 × 3377 del × 2300 | 7200 × 3400 | 3,5 | 18 |
Parte di ricambio:
- Forniamo 24 ore di servizio telefonico durante e dopo il periodo di garanzia;
- la base a Changzhou, il numero employees-200, servizi, risposta più veloce di produzione; il gruppo di servizio ha 45 professionisti affinchè i clienti fornisca il supporto tecnico per assicurarsi che in 12 ore per raggiungere la scena.
- per fornire manutenzione dell'errore del software di rete remota e modellistica della rete remota;
- per fornire un insieme del disco rigido di sostegno, se il guasto del disco rigido di IPC, il cliente può immediatamente sistemare l'operatore del campo per sostituire il tutto
- Il nostro personale di servizio di assistenza al cliente alla scena dopo la diagnosi e la manutenzione e poi riempie gli accessori pertinenti per assicurarsi che la produzione del cliente non sia colpita
